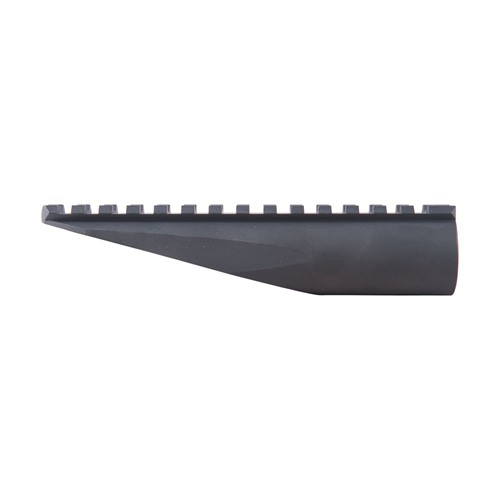

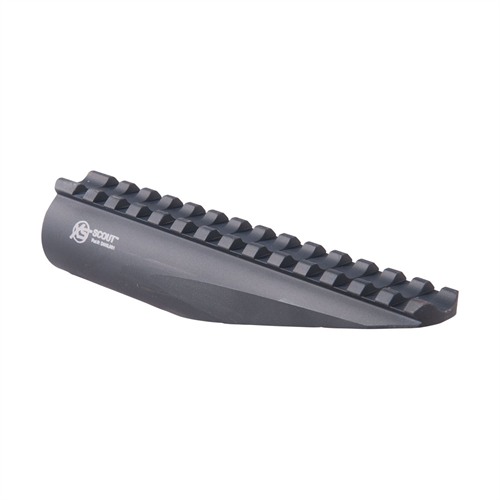

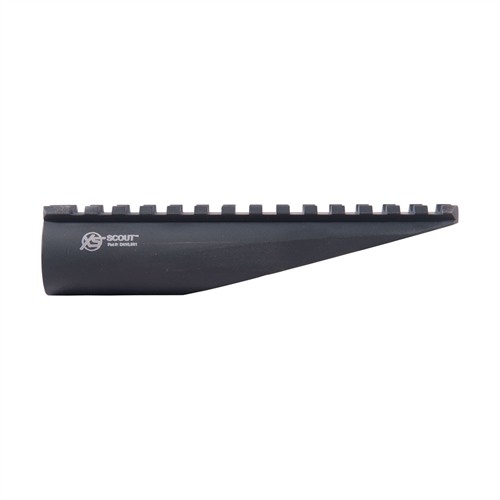

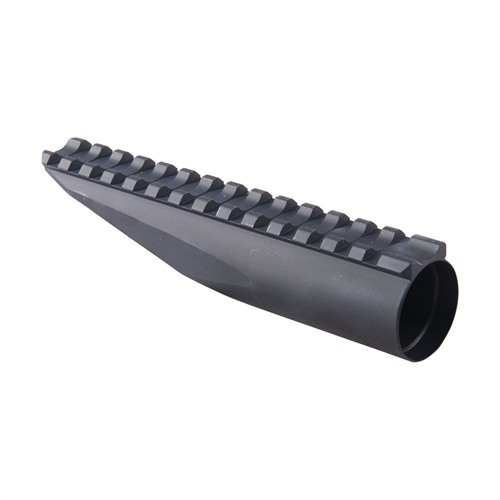

Only Minor Gunsmithing Required To Get The Benefits Of The Scout Scope System
Puts a long eye relief scope just ahead of the receiver. Attaches with two screws and accepts Weaver-style rings. Models 099 fit large ring Mauser 98 military barrels and require Acraglas® for installation (included). 106 fits commercial bolt action, tapered sporter barrels.
SPECS: 6063 T6 Aluminum, black, anodized finish. 6" (15.2cm) long, 3.2 oz. (90 g) weight. Includes complete instructions. Measure barrel just forward of receiver: If barrel measures .980" barrel order 099 mount. Bolt action Sporter barrels, order 106 mount, requires turning barrel to 1.05" diameter, for a minimum length of 1¾" forward of the receiver.
Lisää...
Vain vähäistä asesepäntyötä vaaditaan Scout Scope -järjestelmän hyötyjen saavuttamiseksi
Asettaa pitkän silmäetäisyyden tähtäimen juuri tukin eteen. Kiinnittyy kahdella ruuvilla ja hyväksyy Weaver-tyyliset renkaat. Mallit 099 sopivat suurikokoisen renkaan Mauser 98 sotilaspiippuihin ja vaativat Acraglas® asennukseen (sisältyy). 106 sopii kaupallisiin pulttilukkoisiin, kartioituihin Sporter-piippuihin.
TEKNISET TIEDOT: 6063 T6 Alumiini, musta, anodisoitu pinta. 6" (15.2cm) pitkä, 3.2 oz. (90 g) paino. Sisältää täydelliset ohjeet. Mittaa piippu juuri tukin edestä: Jos piipun halkaisija on .980", tilaa 099 kiinnike. Pulttilukkoiset Sporter-piiput, tilaa 106 kiinnike, vaatii piipun työstämisen 1.05" halkaisijalle, vähintään 1¾" pituudelta tukin edestä.
Lisää...
Asiakasarviot: XS SIGHT SYSTEMS 106 CLIFTON SCOPE MOUNT
Arvioiden lukumäärä: 1
Arvostelut brownells.com sivustolla: 1
Arvioiden keskiarvo: 5
My Second Scout Mount(24.3.2017)
My first Clifton Scout mount is on my Ruger M77 Mountain rifle riding in an old Six Enterprises plastic stock. This .308 eventually loosened the glass bedding compound as a result of rapid fire heating the pencil barrel and, of course, the mount. It was an easy fix with J-B Weld rated for higher temps found in my specific application. This is a robust product that has shown no appreciable wear in the 15(?) years I've had it. Note: bedding compound IS INCLUDED with the product.
Tuotenro: 006109106 XS SIGHT SYSTEMS 106 CLIFTON SCOPE MOUNT647533043687 Asettaa pitkän silmäetäisyyden tähtäimen juuri tukin eteen. Kiinnittyy kahdella ruuvilla ja hyväksyy Weaver-tyyliset renkaat. Mallit 099 sopivat suurikokoisen renkaan Mauser 98 sotilaspiippuihin ja vaativat Acraglas® asennukseen (sisältyy). 106 sopii kaupallisiin pulttilukkoisiin, kartioituihin Sporter-piippuihin.
Tuotenro: 006109099 XS SIGHT SYSTEMS 099 CLIFTON SCOPE MOUNT Valmistajan tuotenumero: SM6099RN647533043618 Asettaa pitkän silmäetäisyyden tähtäimen juuri tukin eteen. Kiinnittyy kahdella ruuvilla ja hyväksyy Weaver-tyyliset renkaat. Mallit 099 sopivat suurikokoisen renkaan Mauser 98 sotilaspiippuihin ja vaativat Acraglas® asennukseen (sisältyy). 106 sopii kaupallisiin pulttilukkoisiin, kartioituihin Sporter-piippuihin.
